SignalSDR Pro: Technologies SDR avancées

Le SignalSDR Pro, un nouveau récepteur radio logiciel (SDR) haute performance, se distingue par ses caractéristiques techniques impressionnantes, notamment un ADC 12 bits offrant une plage dynamique élevée et une précision améliorée, ainsi qu’une connectivité étendue par rapport à ses concurrents comme le LimeSDR et l’Ettus B200.

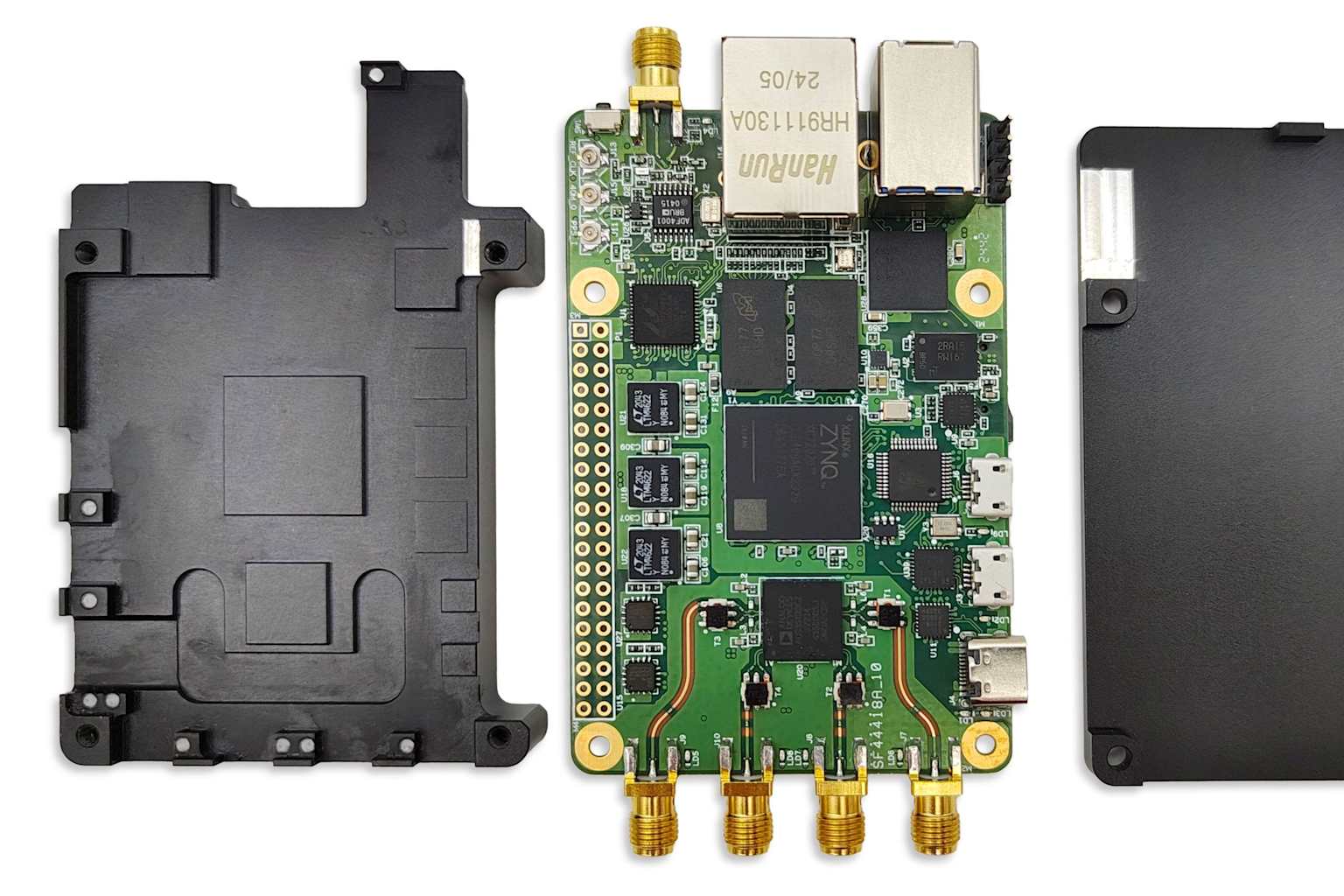

SignalSDR Pro Spécifications

source: crowdsupply.com

Ce récepteur radio logiciel compact, de la taille d’une carte de crédit ou d’un Raspberry Pi, offre des spécifications techniques impressionnantes:

Plage de fréquences : 70 MHz à 6 GHz
Bande passante RF : 61,44 MHz
Canaux : 2 TX / 2 RX en full duplex
Chipset : Analog Devices AD9361
FPGA : AMD Zynq 7020 avec 85 000 portes logiques
Connectivité : Ethernet Gigabit, USB 3.0, ports Micro USB OTG, GPIO 40 broches
GPSDO intégré avec précision ~1 ppm
Options de démarrage multiples : carte SD, Flash, JTAG

Compatible avec de nombreuses plateformes logicielles comme GNU Radio, MATLAB et LabView, le SignalSDR Pro se distingue par sa polyvalence et ses performances élevées.

Comparaison avec LimeSDR et Ettus B200

source: rtl-sdr.com

Le SignalSDR Pro se démarque de ses concurrents directs, le LimeSDR et l’Ettus USRP B200, par plusieurs aspects techniques et fonctionnels :

Plage de fréquences : Le SignalSDR Pro couvre de 70 MHz à 6 GHz, similaire à l’Ettus B200, mais plus étendue que le LimeSDR qui va de 100 kHz à 3,8 GHz.
Résolution ADC : Avec son ADC 12 bits, le SignalSDR Pro offre une meilleure résolution que le LimeSDR et l’Ettus B200 qui utilisent des ADC 12 bits mais avec une plage dynamique effective moindre.
Bande passante : Le SignalSDR Pro propose une bande passante de 61,44 MHz, supérieure aux 56 MHz de l’Ettus B200 et comparable au LimeSDR.
FPGA : L’utilisation d’un AMD Zynq 7020 SoC dans le SignalSDR Pro offre plus de ressources de traitement que le Spartan 6 de l’Ettus B200 ou le FPGA du LimeSDR.
Connectivité : Le SignalSDR Pro intègre à la fois l’Ethernet Gigabit et l’USB 3.0, alors que l’Ettus B200 ne propose que l’USB 3.0 et le LimeSDR l’USB 3.0 uniquement.
GPSDO intégré : Le SignalSDR Pro inclut un GPSDO intégré, une fonctionnalité absente des modèles de base du LimeSDR et de l’Ettus B200.
Facteur de forme : Avec sa taille comparable à un Raspberry Pi, le SignalSDR Pro est plus compact que ses concurrents, facilitant son intégration dans divers projets.
Polyvalence : Le SignalSDR Pro supporte une large gamme de protocoles sans fil, similaire au LimeSDR, offrant ainsi une grande flexibilité d’utilisation.

Ces caractéristiques font du SignalSDR Pro une option plus avancée et polyvalente pour les applications SDR professionnelles et de recherche, justifiant son positionnement haut de gamme par rapport au LimeSDR et à l’Ettus B200.

12-Bit ADC Performance

L’utilisation d’un convertisseur analogique-numérique (ADC) 12 bits dans le SignalSDR Pro offre des avantages significatifs en termes de performances et de qualité du signal :

Plage dynamique étendue : Avec 4096 niveaux de quantification (2^12), l’ADC 12 bits permet une représentation plus précise des signaux faibles et forts simultanément, améliorant la capacité à détecter des signaux de faible amplitude en présence de signaux plus puissants.
Rapport signal/bruit (SNR) amélioré : Théoriquement, chaque bit supplémentaire d’un ADC augmente le SNR de 6 dB. Ainsi, un ADC 12 bits offre potentiellement un SNR jusqu’à 74 dB, nettement supérieur aux ADC 8 ou 10 bits couramment utilisés dans les SDR grand public.
Précision accrue : La résolution plus fine permet une meilleure discrimination entre les niveaux de signal proches, ce qui est crucial pour les applications nécessitant une haute fidélité, comme l’analyse spectrale ou la démodulation de signaux complexes.
Bande passante élevée : Le SignalSDR Pro maintient ses performances sur une large bande passante de 61,44 MHz, permettant l’analyse et le traitement de signaux à large bande avec une grande précision.
Flexibilité accrue : La haute résolution de l’ADC 12 bits permet au SignalSDR Pro de s’adapter à une plus grande variété de scénarios d’utilisation, des signaux faibles aux signaux forts, sans compromettre la qualité.

Ces caractéristiques font du SignalSDR Pro un outil particulièrement adapté pour les applications professionnelles et de recherche exigeant une haute fidélité du signal, comme la surveillance du spectre, la radio cognitive, ou le développement de protocoles de communication avancés.

Applications Avancées du SignalSDR Pro

Le SignalSDR Pro, grâce à ses caractéristiques techniques avancées, ouvre la voie à de nombreuses applications sophistiquées dans le domaine de la radio logicielle (SDR) :

Analyse spectrale de haute précision : La résolution élevée de l’ADC 12 bits permet une analyse fine du spectre radioélectrique, idéale pour la détection de signaux faibles ou la caractérisation précise des interférences.
Recherche en télécommunications : La large bande passante de 61,44 MHz et la plage de fréquences étendue (70 MHz à 6 GHz) font du SignalSDR Pro un outil précieux pour le développement et le test de nouveaux protocoles de communication sans fil.
Surveillance du spectre en temps réel : La capacité de traitement du FPGA AMD Zynq 7020 permet une analyse en temps réel du spectre, essentielle pour la détection d’anomalies ou la gestion dynamique des fréquences.
Localisation d’émetteurs RF : En utilisant plusieurs unités SignalSDR Pro synchronisées via le GPSDO intégré, il est possible de mettre en place des systèmes de triangulation pour localiser précisément des sources d’émission RF.
Enregistrement et analyse différée : La connectivité Ethernet Gigabit et USB 3.0 permet l’enregistrement de larges portions du spectre pour une analyse ultérieure approfondie, utile dans les enquêtes sur les interférences ou la recherche en propagation radio.
Émulation de protocoles radio complexes : La puissance de traitement du FPGA combinée à la flexibilité du SDR permet d’émuler divers protocoles radio, de la 5G aux communications satellitaires, pour des tests et des simulations avancés.
Production de contenu professionnel : Dans le domaine de la production audiovisuelle, le SignalSDR Pro peut être utilisé pour la transmission vidéo à distance de haute qualité, offrant des possibilités créatives pour les productions en direct.
Radioastronomie amateur : La sensibilité accrue due à l’ADC 12 bits rend le SignalSDR Pro adapté à la réception de signaux faibles provenant de sources cosmiques, ouvrant des perspectives pour les radioastronomes amateurs.

Ces applications démontrent la polyvalence du SignalSDR Pro, qui se positionne comme un outil de choix pour les professionnels, les chercheurs et les amateurs passionnés dans divers domaines liés aux radiocommunications et à l’analyse du spectre électromagnétique.

Optimisation Énergétique et Design Compact du SignalSDR Pro

Le SignalSDR Pro se distingue par son approche innovante en matière d’optimisation énergétique et de design compact, deux aspects cruciaux dans le domaine des Technologies de l’Information et de la Communication (TIC) où l’efficacité énergétique est primordiale.

La conception du SignalSDR Pro intègre plusieurs éléments visant à réduire la consommation d’énergie tout en maintenant des performances élevées :

Utilisation d’un FPGA AMD Zynq 7020 : Ce choix permet une gestion efficace de l’énergie grâce à des techniques avancées de gestion de puissance dynamique, optimisant la consommation en fonction de la charge de travail.
Intégration d’un ADC 12 bits : Bien que plus performant, cet ADC est conçu pour une consommation énergétique optimisée, offrant un équilibre entre haute résolution et efficacité énergétique.
Design compact : Avec une taille comparable à celle d’une carte de crédit ou d’un Raspberry Pi, le SignalSDR Pro minimise l’empreinte matérielle, réduisant ainsi la consommation globale et facilitant son intégration dans des systèmes embarqués à faible consommation.
Gestion thermique efficace : La compacité du design nécessite une gestion thermique soigneusement étudiée pour dissiper efficacement la chaleur, contribuant à maintenir une consommation énergétique stable même lors d’utilisations intensives.
Modes de fonctionnement adaptatifs : Le SignalSDR Pro intègre probablement des modes de fonctionnement à basse consommation, permettant d’ajuster dynamiquement les performances en fonction des besoins de l’application, économisant ainsi l’énergie lorsque la pleine puissance n’est pas requise.

Cette approche d’optimisation énergétique s’aligne sur les tendances actuelles dans le domaine des SDR, où l’efficacité énergétique devient un critère de plus en plus important, notamment pour les applications mobiles ou alimentées par batterie. Le design compact du SignalSDR Pro, tout en offrant des performances élevées, le rend particulièrement adapté aux projets nécessitant une intégration dans des espaces restreints ou des systèmes portables, ouvrant ainsi de nouvelles possibilités d’utilisation dans des domaines tels que l’IoT, les communications mobiles avancées ou les systèmes de surveillance embarqués.

Applications en Radiogoniométrie

Le SignalSDR Pro offre des capacités avancées pour les applications de radiogoniométrie, une technique essentielle pour déterminer la direction d’arrivée des signaux radio. Cette fonctionnalité est particulièrement utile dans divers domaines, notamment la navigation, la localisation d’émetteurs et la surveillance du spectre.La radiogoniométrie consiste à estimer la direction d’un émetteur en mesurant et évaluant les paramètres du champ électromagnétique.

Le SignalSDR Pro, avec son ADC 12 bits haute performance et sa large bande passante de 61,44 MHz, permet une analyse précise des signaux reçus, essentielle pour une localisation efficace.Les applications potentielles du SignalSDR Pro en radiogoniométrie incluent :

Localisation des appels d’urgence : En utilisant plusieurs unités SignalSDR Pro synchronisées via leur GPSDO intégré, il est possible de trianguler rapidement la position des émetteurs d’appels de détresse, améliorant ainsi les temps de réponse des services d’urgence.
Surveillance militaire : La capacité du SignalSDR Pro à couvrir une large plage de fréquences (70 MHz à 6 GHz) le rend particulièrement adapté pour la détection et la localisation d’émetteurs non autorisés ou hostiles dans un contexte de défense.
Navigation maritime et aérienne : La précision du SignalSDR Pro peut être exploitée pour améliorer les systèmes de navigation, en fournissant des informations de direction plus précises basées sur les signaux radio reçus.
Recherche d’interférences : Dans le domaine des télécommunications, le SignalSDR Pro peut être utilisé pour localiser les sources d’interférences radio, permettant une résolution rapide des problèmes de qualité de signal.
Études de propagation : Les chercheurs peuvent utiliser le SignalSDR Pro pour étudier en détail la propagation des ondes radio dans différents environnements, bénéficiant de sa sensibilité élevée et de sa capacité à détecter des signaux faibles.

La flexibilité du SignalSDR Pro, combinée à sa compatibilité avec des plateformes logicielles comme GNU Radio, MATLAB et LabView, permet aux utilisateurs de développer des algorithmes de radiogoniométrie avancés et personnalisés.

Cette polyvalence en fait un outil précieux pour les professionnels et les chercheurs travaillant sur des applications de localisation radio sophistiquées.En outre, l’intégration du GPSDO (GPS Disciplined Oscillator) avec une précision d’environ 1 ppm améliore considérablement la synchronisation temporelle entre plusieurs unités, un facteur crucial pour les techniques de radiogoniométrie basées sur la différence de temps d’arrivée (TDOA).

Le design compact du SignalSDR Pro, comparable à la taille d’un Raspberry Pi, facilite son déploiement dans des systèmes de radiogoniométrie mobiles ou portables, ouvrant la voie à des applications sur le terrain dans des domaines tels que la recherche et le sauvetage, la gestion du spectre, et la sécurité publique.

Analyse Spectrale Haute Résolution

L’analyse spectrale haute résolution est l’un des domaines où le SignalSDR Pro excelle grâce à ses caractéristiques techniques avancées. Cette capacité est particulièrement précieuse pour les applications nécessitant une visualisation et une analyse détaillées du spectre radioélectrique.Le convertisseur analogique-numérique (CAN) 12 bits du SignalSDR Pro joue un rôle crucial dans cette performance. Avec 4096 niveaux de quantification, il offre une représentation nettement plus précise des signaux par rapport aux CAN 8 ou 10 bits couramment utilisés dans les SDR grand public.

Cette résolution accrue permet de détecter et de distinguer des signaux de faible amplitude, même en présence de signaux plus puissants, ce qui est essentiel pour l’analyse de spectre en environnements complexes.La large bande passante de 61,44 MHz du SignalSDR Pro permet une analyse en temps réel d’une portion significative du spectre. Cette caractéristique, combinée à l’utilisation d’un analyseur de spectre en temps réel (RTSA), offre la possibilité d’acquérir en continu des signaux RF sur une large plage de fréquences. Cette capacité est particulièrement utile pour la détection d’événements transitoires ou de signaux intermittents qui pourraient être manqués par des analyseurs de spectre traditionnels.

Le FPGA AMD Zynq 7020 intégré dans le SignalSDR Pro permet d’implémenter des algorithmes de traitement du signal avancés, tels que la transformée de Fourier rapide (FFT), directement sur le dispositif. Cette approche offre une analyse spectrale en temps réel avec une latence minimale, ce qui est crucial pour les applications nécessitant une réponse rapide aux changements dans le spectre RF.Pour les utilisateurs souhaitant effectuer une analyse spectrale approfondie, le SignalSDR Pro est compatible avec des logiciels SDR populaires comme SDRSharp, qui offre une visualisation en temps réel du spectre radioélectrique.

Cette compatibilité permet aux utilisateurs de bénéficier d’outils d’analyse spectrale puissants et flexibles, adaptés à leurs besoins spécifiques.La précision de l’horloge fournie par le GPSDO intégré (avec une précision d’environ 1 ppm) contribue également à la qualité de l’analyse spectrale. Cette stabilité temporelle élevée permet une mesure précise des fréquences et une meilleure caractérisation des signaux, ce qui est essentiel pour l’identification et la classification des émissions RF.

En combinant ces caractéristiques avancées, le SignalSDR Pro se positionne comme un outil puissant pour l’analyse spectrale haute résolution, adapté aussi bien aux applications professionnelles qu’à la recherche. Que ce soit pour la surveillance du spectre, l’identification d’interférences, ou l’étude de nouveaux protocoles de communication, le SignalSDR Pro offre les capacités nécessaires pour une analyse détaillée et précise du paysage radioélectrique.

Utilisation dans les Réseaux Satellitaires

Le SignalSDR Pro, avec ses capacités avancées, trouve des applications prometteuses dans le domaine des réseaux satellitaires, un secteur en pleine expansion des télécommunications modernes. Sa plage de fréquences étendue de 70 MHz à 6 GHz le rend particulièrement adapté pour interagir avec divers systèmes de communication par satellite.Dans le contexte des réseaux satellitaires, le SignalSDR Pro peut être utilisé pour :

Réception et analyse de signaux satellitaires : Sa sensibilité élevée et son ADC 12 bits permettent la détection et l’analyse précise de signaux faibles provenant de satellites en orbite basse ou géostationnaire.
Simulation et test de liaisons satellitaires : Les chercheurs et ingénieurs peuvent utiliser le SignalSDR Pro pour émuler des liaisons satellitaires, testant ainsi de nouveaux protocoles ou optimisant les performances des systèmes existants.
Intégration dans les stations terriennes : La compacité et la polyvalence du SignalSDR Pro en font un composant idéal pour les stations terriennes modernes, permettant une flexibilité accrue dans la gestion des communications satellitaires.
Surveillance du spectre satellitaire : La large bande passante de 61,44 MHz permet une surveillance en temps réel d’une portion significative du spectre utilisé par les communications satellitaires, facilitant la détection d’interférences ou d’anomalies.
Développement de systèmes VSAT : Le SignalSDR Pro peut être intégré dans des solutions VSAT (Very Small Aperture Terminal) pour améliorer la flexibilité et les performances des réseaux de communication par satellite.
Recherche en télécommunications spatiales : Les capacités avancées du SignalSDR Pro en font un outil précieux pour la recherche sur de nouveaux systèmes de communication spatiale, y compris les constellations de satellites en orbite basse.

La compatibilité du SignalSDR Pro avec des logiciels comme GNU Radio et MATLAB facilite le développement d’applications personnalisées pour le traitement des signaux satellitaires. Cette flexibilité est particulièrement utile dans un domaine où les normes et les protocoles évoluent rapidement.De plus, le GPSDO intégré avec une précision d’environ 1 ppm est un atout majeur pour les applications satellitaires, où la synchronisation temporelle précise est cruciale pour le suivi des satellites et la gestion des communications.

L’utilisation du SignalSDR Pro dans les réseaux satellitaires s’inscrit dans une tendance plus large de l’utilisation de SDR flexibles et performants pour moderniser et optimiser les infrastructures de communication spatiale. Cette approche permet une adaptation rapide aux nouvelles technologies et aux besoins changeants du secteur spatial, tout en offrant des possibilités accrues pour la recherche et le développement dans ce domaine en constante évolution.
