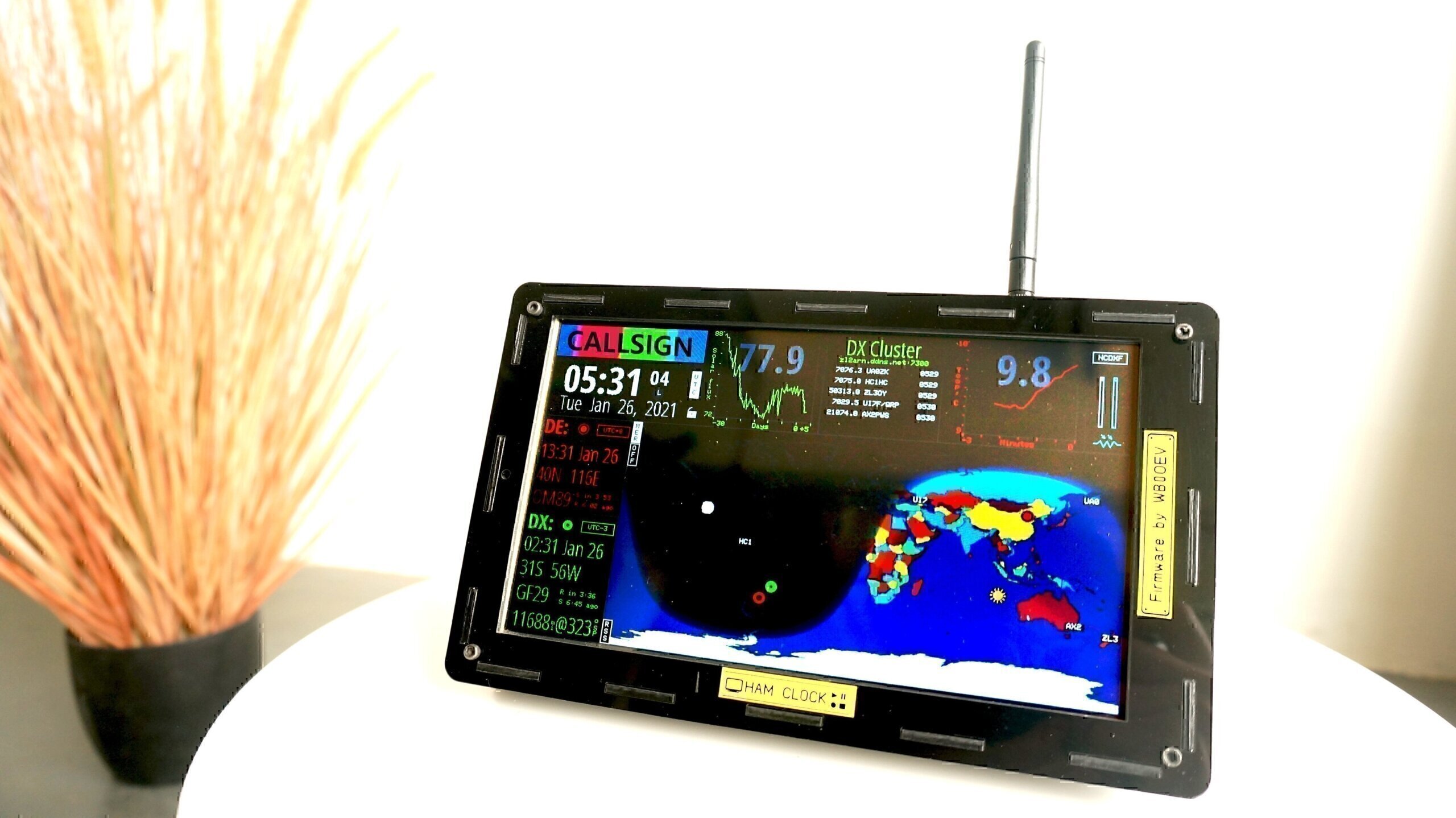

Setting Up HamClock

HamClock et Geochron sont deux outils populaires utilisés par les radioamateurs pour visualiser des informations essentielles sur la propagation et les conditions de transmission. Bien que servant des objectifs similaires, ces deux solutions présentent des différences notables en termes de fonctionnalités, de coût et de compatibilité. HamClock est une application logicielle gratuite et personnalisable qui peut être installée sur un Raspberry Pi, tandis que Geochron est un appareil matériel autonome haut de gamme offrant un affichage 4K détaillé. Cet article compare ces deux outils et examine leurs avantages respectifs pour les opérateurs radio.

Fonctionnalités de HamClock

HamClock offre une variété de fonctionnalités utiles pour les radioamateurs :

• Affichage d’une carte du monde avec plusieurs options de projection (Mercator, Azimuthal, etc.) et de style (terrain, DRAP, MUF, etc.)
• Panneau DX Cluster configurable pour afficher les spots DX en temps réel
• Panneau « Live Spots » connecté à PSK Reporter pour visualiser la propagation en direct
• Affichage des données météorologiques spatiales comme le flux solaire, l’indice Kp, et les niveaux de rayons X
• Visualisation de l’absorption DRAP (D Region Absorption Prediction) sur la carte
• Affichage des heures de lever/coucher du soleil pour les emplacements DE et DX
• Possibilité de suivre les satellites amateurs et l’ISS
• Panneau configurable pour afficher les balises NCDXF
• Options pour afficher la grille Maidenhead, les zones CQ/ITU, et le terminateur jour/nuit
• Possibilité de connecter des capteurs externes (BME280, LTR329) pour mesurer les conditions environnementales locales
• Fonction de chronomètre et de compte à rebours intégrée

HamClock est hautement personnalisable, permettant aux utilisateurs de configurer l’affichage selon leurs besoins spécifiques. L’application est régulièrement mise à jour avec de nouvelles fonctionnalités et améliorations, bénéficiant d’une communauté active de développeurs et d’utilisateurs.

Installation de HamClock

L’installation de HamClock sur un Raspberry Pi est un processus relativement simple qui peut être effectué en suivant ces étapes :

1. Préparez votre Raspberry Pi en installant le système d’exploitation Raspberry Pi OS avec interface graphique.
2. Ouvrez un terminal et exécutez les commandes suivantes pour télécharger et installer HamClock:

cd
curl -O https://www.clearskyinstitute.com/ham/HamClock/install-hc-rpi
chmod u+x install-hc-rpi
./install-hc-rpi

3. Pendant l’installation, vous serez invité à choisir la résolution d’affichage. Il est recommandé de sélectionner 1600×960 si votre moniteur le supporte.
4. Répondez « y » aux questions concernant l’installation d’une icône de bureau, du guide utilisateur et du démarrage automatique de HamClock.
5. Redémarrez votre Raspberry Pi après l’installation.
6. Lors du premier démarrage, HamClock lancera automatiquement la routine de configuration.

La configuration initiale comprend plusieurs pages où vous devrez entrer des informations telles que votre indicatif, votre localisation (latitude, longitude, grille), et configurer la connexion au cluster DX. Il est recommandé d’utiliser le serveur DX Cluster optimisé pour HamClock :

• Host : dxspider.co.uk
• Port : 7300
• Login : votre indicatif (de préférence avec un SSID)

Après la configuration initiale, vous pouvez personnaliser davantage l’affichage en ajustant les panneaux et les options d’affichage selon vos préférences. HamClock offre une grande flexibilité pour adapter l’interface à vos besoins spécifiques en tant que radioamateur.

Personnalisation Avancée de HamClock

HamClock offre de nombreuses options de personnalisation avancée pour adapter l’affichage aux besoins spécifiques de chaque radioamateur :Personnalisation des panneaux :

• Le grand panneau DX Cluster peut remplacer les panneaux DE et DX par défaut, offrant plus d’espace pour afficher les spots DX en temps réel.
• Le panneau « Live Spots » peut être configuré pour afficher les signaux de votre carré de grille sur PSK Reporter, donnant un aperçu en direct de la propagation.
• Le panneau météo spatiale peut être configuré pour afficher automatiquement les entrées ayant le plus d’impact sur les conditions de propagation.

Options d’affichage de la carte :

• Plusieurs styles de carte sont disponibles, dont le terrain, DRAP (D-Region Absorption Prediction), et MUF (Maximum Usable Frequency).
• La projection de la carte peut être modifiée (Mercator, Azimuthal, etc.).
• Des superpositions comme la grille Maidenhead, les zones CQ/ITU, et le terminateur jour/nuit peuvent être activées ou désactivées.

Filtrage du DX Cluster :

• Des commandes de filtrage peuvent être ajoutées dans la configuration pour restreindre les spots affichés par bande, zone géographique, ou d’autres critères.

Personnalisation visuelle :

• Les couleurs des différents éléments de l’interface peuvent être ajustées, avec des options pour utiliser un jeu de couleurs similaire à PSK Reporter.
• La luminosité de l’écran peut être réglée automatiquement en fonction de l’éclairage ambiant si un capteur LTR329 est connecté.

Intégration de matériel externe :

• HamClock peut être configuré pour utiliser des capteurs BME280 pour afficher la température, la pression et l’humidité locales.
• Des commutateurs et des LED peuvent être ajoutés pour compléter les indicateurs à l’écran.

Ces options de personnalisation permettent aux utilisateurs d’optimiser HamClock pour leur utilisation spécifique, que ce soit pour le DX, le contest, ou simplement pour surveiller les conditions de propagation.

Intégration de Capteurs Environnementaux avec HamClock

qso365.co.uk

HamClock offre la possibilité d’intégrer des capteurs environnementaux externes pour enrichir les données affichées. Voici les principales options d’intégration de capteurs :Capteurs BME280 :

• Ces capteurs permettent de mesurer la température, la pression atmosphérique et l’humidité.
• HamClock peut prendre en charge jusqu’à deux capteurs BME280 simultanément.
• Les données des capteurs sont affichées directement sur l’interface de HamClock, offrant des informations en temps réel sur les conditions environnementales locales.

Capteur de luminosité LTR329 :

• Ce capteur permet d’ajuster automatiquement la luminosité de l’écran en fonction de l’éclairage ambiant.
• Particulièrement utile pour les installations où HamClock fonctionne en continu, assurant une lisibilité optimale quelle que soit l’heure de la journée.

Options de connexion :

1. Via le connecteur 40 broches d’un Raspberry Pi.
2. Via un port USB en utilisant un adaptateur I2CMini de i2cdriver.com (compatible avec Linux, Mac et Raspberry Pi).
3. Directement sur les broches I2C (SCL et SDA) d’un ESP8266 Adafruit Huzzah Feather.

Configuration :

• Les capteurs peuvent être connectés dans n’importe quel ordre et sont tous optionnels.
• HamClock détecte automatiquement les capteurs connectés et intègre leurs données dans l’affichage.

Avantages :

• L’intégration de ces capteurs permet d’avoir une vue plus complète des conditions locales qui peuvent affecter la propagation radio.
• La possibilité d’ajuster automatiquement la luminosité de l’écran améliore l’ergonomie et la durée de vie de l’affichage.

Ces options d’intégration de capteurs environnementaux font de HamClock un outil encore plus complet pour les radioamateurs, combinant des données globales de propagation avec des mesures locales précises.

Intégration avec d’Autres Outils Radioamateurs

on5vl.org

HamClock offre plusieurs possibilités d’intégration avec d’autres outils et logiciels utilisés par les radioamateurs, ce qui en fait une solution polyvalente pour le shack :Contrôle de l’équipement radio :

• HamClock peut être configuré pour interagir avec les transceivers via le protocole CAT (Computer Aided Transceiver). Cette fonctionnalité permet de cliquer directement sur un spot DX affiché pour régler automatiquement la fréquence du transceiver.

Intégration avec les logiciels de journalisation :

• Bien que HamClock ne soit pas un logiciel de journalisation en soi, il peut être utilisé en parallèle avec des logiciels populaires comme N1MM+ ou DXLab Suite. Les informations affichées sur HamClock peuvent compléter efficacement ces outils lors des contests ou des sessions DX.

Suivi des satellites :

• HamClock intègre une fonction de suivi des satellites amateurs et de l’ISS. Cette fonctionnalité peut être particulièrement utile en conjonction avec des logiciels de contrôle d’antenne pour les opérations satellites.

Interface Web et API :

• HamClock propose une interface Web qui permet de contrôler l’application à distance depuis un poste de travail. Cette fonctionnalité facilite l’intégration de HamClock dans un setup de station plus large.
• Une WebAPI est également disponible, permettant potentiellement à d’autres applications de récupérer ou d’interagir avec les données affichées par HamClock.

Compatibilité avec NoMachine :

• HamClock supporte l’installation de NoMachine, un logiciel de bureau à distance. Cela permet un contrôle complet à distance de l’application HamClock, facilitant son intégration dans des configurations de station complexes ou distantes.

Affichage des spots SOTA et POTA :

• HamClock peut afficher les spots d’activités SOTA (Summits On The Air) et POTA (Parks On The Air), s’intégrant ainsi parfaitement aux activités des radioamateurs participant à ces programmes.

Outil de planification EME :

• Un outil de planification EME (Earth-Moon-Earth) est intégré à HamClock, ce qui en fait un complément utile pour les opérateurs intéressés par les communications via réflexion lunaire.

Personnalisation des flux RSS :

• HamClock permet la personnalisation des URL des flux RSS ainsi que l’utilisation de fichiers locaux, offrant la possibilité d’intégrer des sources d’information spécifiques pertinentes pour l’opérateur.

Ces fonctionnalités d’intégration font de HamClock un outil central dans la station radioamateur, capable de s’adapter à diverses configurations et de compléter efficacement d’autres logiciels spécialisés.
