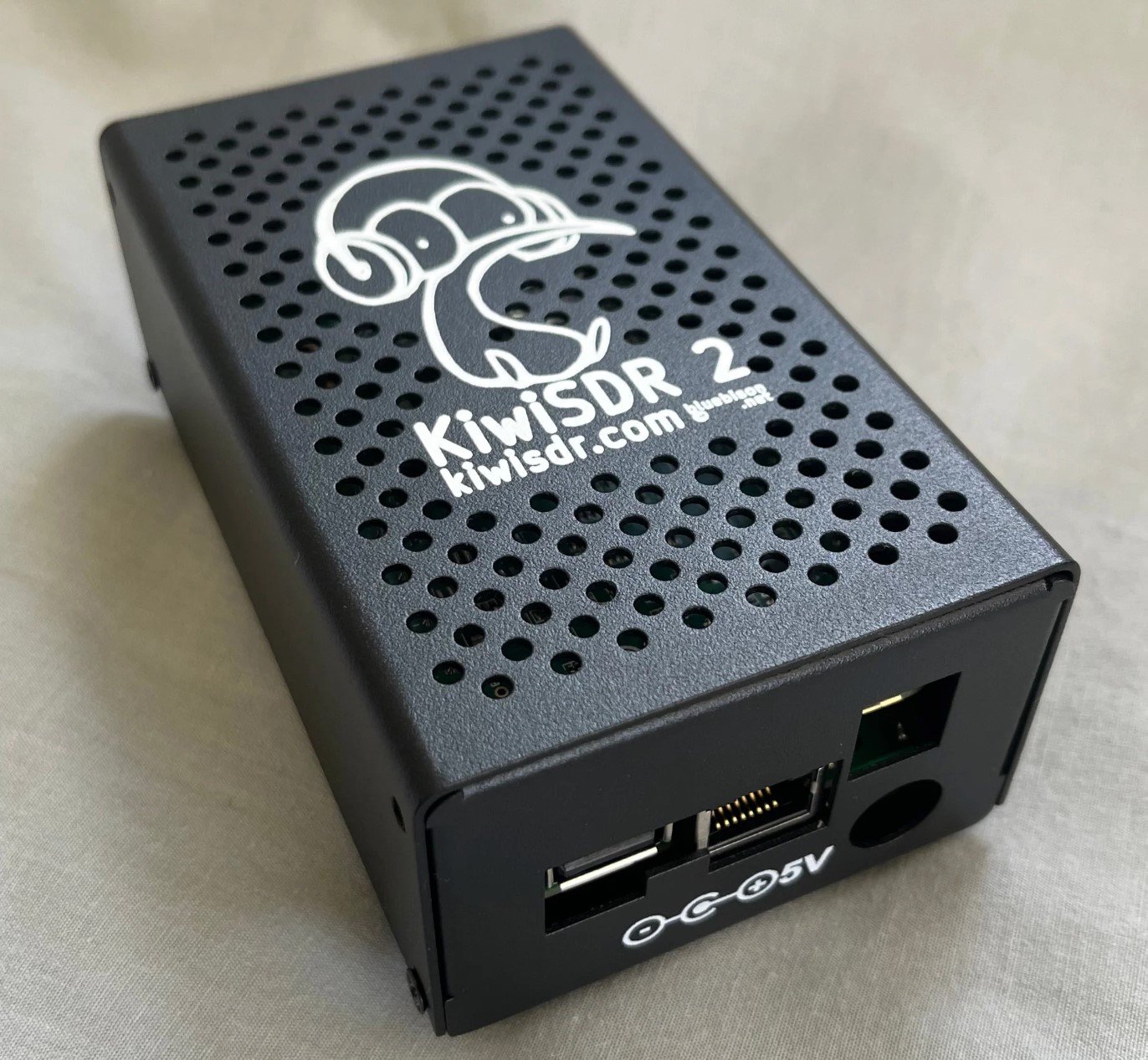

Le KiwiSDR 2 est une version améliorée du récepteur SDR KiwiSDR, offrant des avancées significatives en matière de performance et de flexibilité. Conçu pour recevoir une large gamme de fréquences HF, il intègre des améliorations matérielles telles qu’un nouveau front-end RF, un atténuateur numérique, et une meilleure protection contre les surtensions, tout en conservant une interface web conviviale pour une utilisation et un partage en ligne simplifiés.
Caractéristiques du KiwiSDR 2
forum.kiwisdr.com
Le KiwiSDR 2 se distingue par ses caractéristiques techniques avancées qui en font un outil puissant pour les amateurs de radio et les professionnels. Il dispose d’un front-end RF amélioré avec une entrée équilibrée via un transformateur balun, ce qui permet une meilleure réception des signaux. L’atténuateur numérique intégré, le pSemi PE4312, offre une plage d’atténuation de 0 à 31,5 dB par pas de 0,5 dB, permettant un contrôle précis de la réception des signaux.
Le KiwiSDR 2 est également équipé d’une horloge ADC externe accessible via un troisième connecteur SMA, facilitant la synchronisation et l’intégration avec d’autres équipements. Un mode de boucle de test est disponible pour les diagnostics, utilisant un câble court entre le connecteur SMA et l’entrée d’antenne. La protection contre les surtensions est renforcée grâce à l’ajout d’un tube à décharge gazeuse (GDT) et de diodes TVS, ainsi que des résistances de drainage statique de 100K pour réduire les charges statiques.
En termes de connectivité, le KiwiSDR 2 conserve la même interface web conviviale que son prédécesseur, permettant une utilisation et un partage en ligne simplifiés. Il est conçu pour être compatible avec les boîtiers en aluminium existants, ce qui facilite la mise à niveau pour les utilisateurs actuels. Enfin, une nouvelle puce GPS remplace l’ancienne, désormais obsolète, améliorant ainsi la précision et la fiabilité de la synchronisation GPS
Nouveautés et Améliorations
massdrop-s3.imgix.net

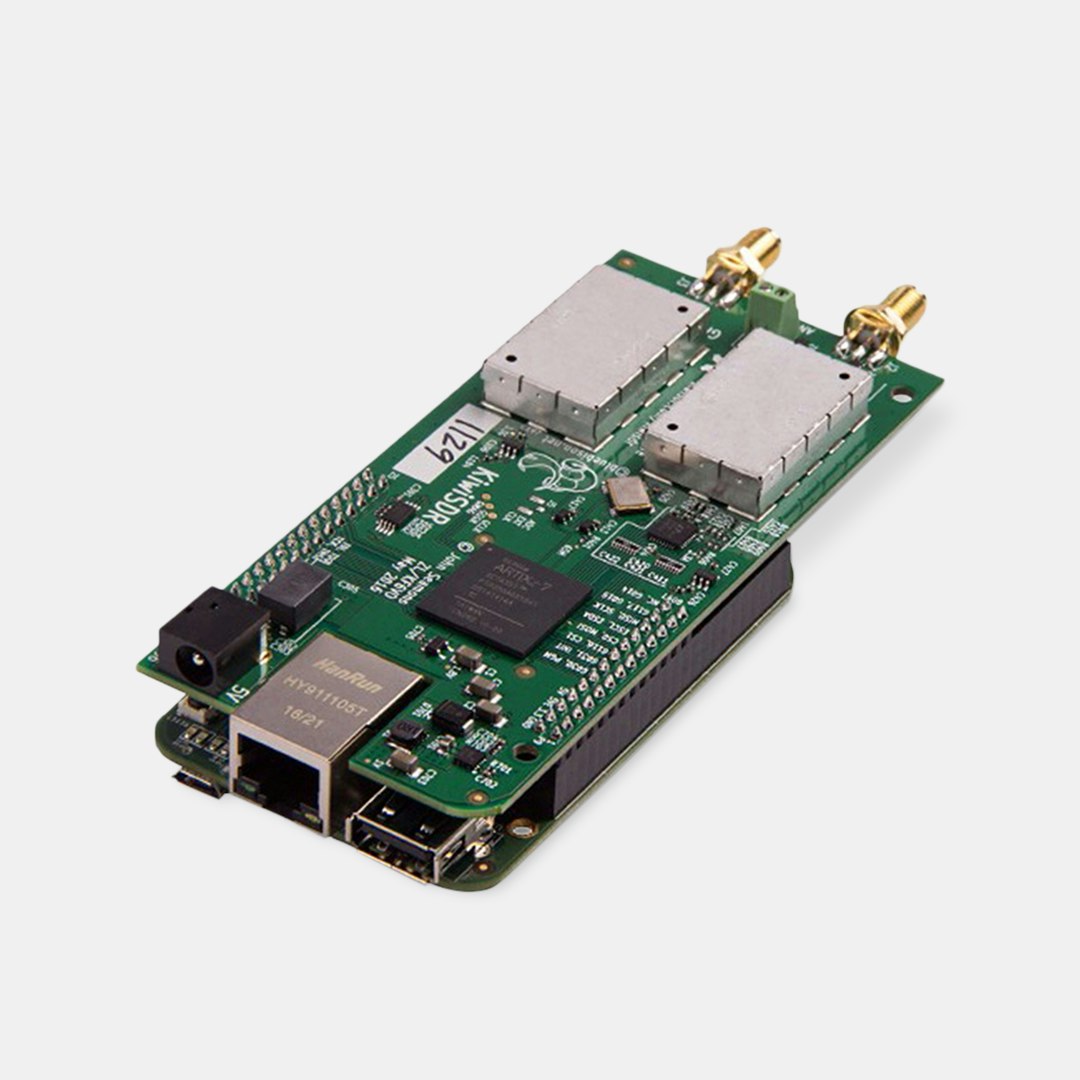

Le KiwiSDR 2 apporte plusieurs nouveautés et améliorations par rapport à la version précédente. L’une des principales améliorations est l’intégration d’un nouveau front-end RF avec une entrée équilibrée via un transformateur balun, ce qui améliore la réception des signaux. Un atténuateur numérique, le pSemi PE4312, a été ajouté, offrant une plage d’atténuation de 0 à 31,5 dB par pas de 0,5 dB, permettant un contrôle précis de la réception des signaux.Le KiwiSDR 2 est également équipé d’une horloge ADC externe accessible via un troisième connecteur SMA, facilitant la synchronisation et l’intégration avec d’autres équipements. Un mode de boucle de test est disponible pour les diagnostics, utilisant un câble court entre le connecteur SMA et l’entrée d’antenne.
La protection contre les surtensions a été renforcée grâce à l’ajout d’un tube à décharge gazeuse (GDT) et de diodes TVS, ainsi que des résistances de drainage statique de 100K pour réduire les charges statiques.En termes de connectivité, le KiwiSDR 2 conserve la même interface web conviviale que son prédécesseur, permettant une utilisation et un partage en ligne simplifiés. Il est conçu pour être compatible avec les boîtiers en aluminium existants, ce qui facilite la mise à niveau pour les utilisateurs actuels. Enfin, une nouvelle puce GPS remplace l’ancienne, désormais obsolète, améliorant ainsi la précision et la fiabilité de la synchronisation GPS.
Applications du KiwiSDR 2
rtl-sdr.com
Le KiwiSDR 2 est conçu pour une variété d’applications dans le domaine de la radiofréquence et de la surveillance des signaux. Grâce à sa capacité à recevoir l’ensemble du spectre VLF/LF/MW/HF de 10 kHz à 30 MHz, il est particulièrement utile pour les amateurs de radio, les chercheurs et les professionnels de la surveillance des fréquences.L’une des applications les plus intéressantes du KiwiSDR 2 est la possibilité de partager son récepteur en ligne, permettant à d’autres utilisateurs d’accéder à distance à l’appareil via une interface web conviviale.
Cette fonctionnalité est idéale pour les projets collaboratifs et les études de propagation des ondes radio.Le KiwiSDR 2 est également utilisé pour la localisation des émetteurs HF inconnus grâce à la technique de TDoA (Time Difference of Arrival). En combinant plusieurs récepteurs KiwiSDR répartis géographiquement, il est possible de trianguler la position des émetteurs avec une grande précision, ce qui est particulièrement utile pour identifier les stations de nombres et autres transmissions clandestines.
En outre, le KiwiSDR 2 peut être employé dans des applications de surveillance environnementale, telles que la détection des orages et des éclairs, en captant les signaux électromagnétiques produits par ces phénomènes naturels. Les chercheurs peuvent ainsi analyser les données en temps réel et étudier les conditions atmosphériques.
Enfin, le KiwiSDR 2 est un outil précieux pour les radioamateurs qui souhaitent explorer les bandes de fréquences HF, écouter les communications internationales, et participer à des activités telles que le DXing (réception de signaux radio lointains) et le SWLing (écoute des ondes courtes). La flexibilité et les capacités avancées du KiwiSDR 2 en font un choix populaire pour ces passionnés de radio.
Améliorations Techniques Spécifiques
Le KiwiSDR 2 intègre plusieurs améliorations techniques spécifiques qui optimisent ses performances et sa fiabilité. Parmi les principales améliorations, on trouve un nouveau front-end RF avec une entrée équilibrée via un transformateur balun, ce qui améliore la réception des signaux en réduisant les interférences et les pertes.
L’ajout d’un atténuateur numérique, le pSemi PE4312, permet un contrôle précis de la réception des signaux avec une plage d’atténuation de 0 à 31,5 dB par pas de 0,5 dB. Cette fonctionnalité est particulièrement utile pour ajuster la sensibilité du récepteur en fonction des conditions de signal.Le KiwiSDR 2 est également équipé d’une horloge ADC externe accessible via un troisième connecteur SMA, facilitant la synchronisation avec d’autres équipements et améliorant la précision des mesures.
Un mode de boucle de test est disponible pour les diagnostics, utilisant un câble court entre le connecteur SMA et l’entrée d’antenne, ce qui permet de vérifier le bon fonctionnement du système sans nécessiter de signaux externes.Pour renforcer la protection contre les surtensions, le KiwiSDR 2 intègre un tube à décharge gazeuse (GDT) et des diodes TVS, ainsi que des résistances de drainage statique de 100K pour réduire les charges statiques.
Ces mesures de protection sont essentielles pour garantir la durabilité et la fiabilité de l’appareil dans des environnements électriquement bruyants.Enfin, une nouvelle puce GPS remplace l’ancienne, désormais obsolète, améliorant ainsi la précision et la fiabilité de la synchronisation GPS.
Cette mise à jour est cruciale pour les applications nécessitant une synchronisation temporelle précise, comme la localisation des émetteurs HF inconnus via la technique de TDoA (Time Difference of Arrival).
Comparaison avec la Version Précédente
rtl-sdr.com
Le KiwiSDR 2 présente plusieurs améliorations par rapport à la version précédente, le KiwiSDR 1. L’une des principales différences est l’intégration d’un nouveau front-end RF avec une entrée équilibrée via un transformateur balun, ce qui améliore la réception des signaux et réduit les interférences.
De plus, le KiwiSDR 2 inclut un atténuateur numérique, le pSemi PE4312, offrant une plage d’atténuation de 0 à 31,5 dB par pas de 0,5 dB, permettant un contrôle plus précis de la réception des signaux.En termes de protection, le KiwiSDR 2 est équipé d’un tube à décharge gazeuse (GDT) et de diodes TVS pour une meilleure protection contre les surtensions, ainsi que des résistances de drainage statique de 100K pour réduire les charges statiques.
Une autre amélioration notable est l’ajout d’une horloge ADC externe accessible via un troisième connecteur SMA, facilitant la synchronisation avec d’autres équipements.Enfin, le KiwiSDR 2 est désormais fabriqué en Nouvelle-Zélande, contrairement à la version précédente qui était produite en Chine, ce qui a entraîné une augmentation du prix en raison des coûts de fabrication plus élevés.
Installation et Configuration
img.youtube.com
L’installation et la configuration du KiwiSDR 2 sont conçues pour être simples et accessibles, même pour les utilisateurs novices. Le KiwiSDR 2 est livré avec un BeagleBone Green préchargé avec Debian 11.9 et tout le logiciel SDR nécessaire, ce qui permet une mise en route rapide. Pour commencer, il suffit de connecter l’antenne GPS, l’antenne RF, le câble Ethernet à votre réseau local, et l’alimentation via un adaptateur USB de 2A minimum1.
Une fois ces connexions effectuées, l’appareil peut être accédé via un navigateur web en naviguant vers l’adresse IP locale fournie par le KiwiSDR 2.L’interface d’administration permet de configurer divers paramètres, tels que le nom du récepteur, les détails de l’antenne, et les options de partage public. Il est recommandé de changer le mot de passe par défaut pour sécuriser l’accès à l’interface d’administration, surtout si vous prévoyez de partager votre récepteur en ligne1.
Pour les utilisateurs avancés, des options supplémentaires sont disponibles, comme la configuration d’un proxy inversé pour un accès à distance sécurisé et la gestion des connexions via des menus détaillés.
Communauté et Support
La communauté autour du KiwiSDR 2 est active et offre un support précieux aux utilisateurs. Les forums en ligne, tels que le forum officiel de KiwiSDR, sont des lieux de discussion où les utilisateurs peuvent poser des questions, partager des expériences et obtenir des conseils sur l’utilisation et la configuration de leur récepteur.
Les développeurs, y compris John Seamons, le créateur du KiwiSDR, participent régulièrement à ces discussions, fournissant des mises à jour et des solutions aux problèmes rencontrés par les utilisateurs.En plus des forums, des ressources en ligne comme des guides de démarrage rapide et des manuels d’utilisation détaillés sont disponibles pour aider les nouveaux utilisateurs à se familiariser avec le KiwiSDR 2.
Des vidéos tutoriels et des démonstrations pratiques sont également accessibles, offrant des instructions visuelles sur l’installation, la configuration et l’utilisation du récepteur1.Pour les questions techniques plus complexes, les utilisateurs peuvent contacter le support technique via email, où une assistance personnalisée est fournie pour résoudre les problèmes spécifiques. La communauté encourage également le partage de configurations et de résultats, permettant aux utilisateurs de comparer leurs installations et d’optimiser leurs performances.
